उत्पाद विवरण:
|
| Voltage: | 220/380VAC | Protection Level: | IP66 |
|---|---|---|---|
| Phase: | Explosion Proof Plug&Socket | Application: | Industrial |
| Ex Mark: | Ex D E IIC T6 Gb | Explosion Proof Rating: | Class I, Division 1, Groups C & D |
| Current Rated:: | 16A,32A,63A |

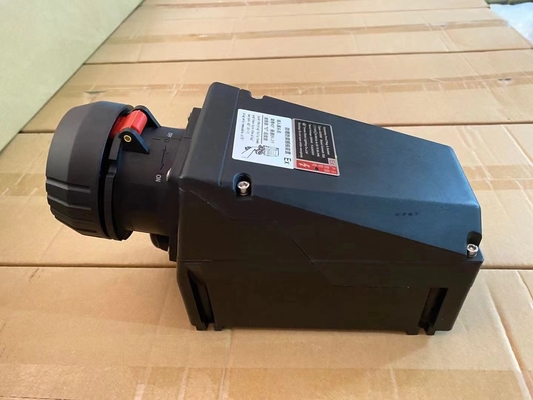

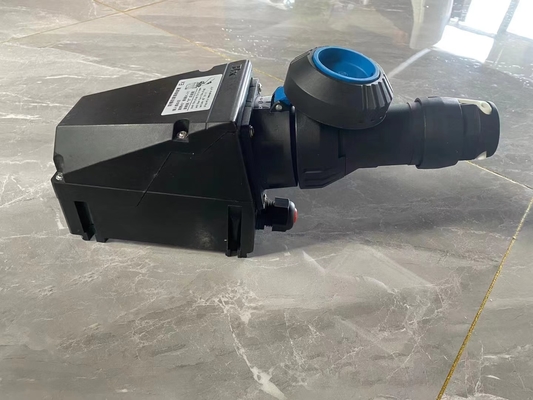

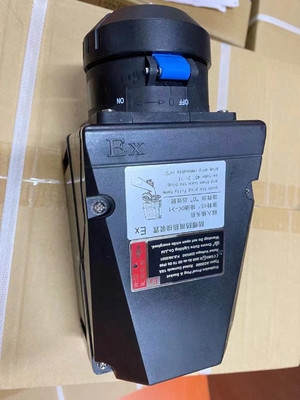

यह विस्फोट प्रूफ प्लग और सॉकेट Ex D E IIC T6 Gb प्रमाणन रखता है, जो विस्फोटक गैसों और धूल वाले खतरनाक वातावरण के लिए कड़े सुरक्षा मानकों का अनुपालन सुनिश्चित करता है। इसका IP66-रेटेड बाड़ा धूल और पानी के प्रवेश के लिए बेहतर प्रतिरोध प्रदान करता है, जो इसे चरम औद्योगिक परिस्थितियों में अत्यधिक टिकाऊ बनाता है।
16A, 32A और 63A कॉन्फ़िगरेशन में उपलब्ध, यह कनेक्टर विभिन्न परिचालन मांगों के अनुरूप बहुमुखी बिजली समाधान प्रदान करता है। इसके अतिरिक्त, इसका क्लास I, डिवीजन 1, ग्रुप C और D विस्फोट-प्रूफ वर्गीकरण उच्च जोखिम वाले सेटिंग्स के लिए इसकी उपयुक्तता की पुष्टि करता है—जिसमें रासायनिक प्रसंस्करण संयंत्र, तेल रिफाइनरी और अन्य औद्योगिक सुविधाएं शामिल हैं जहां ज्वलनशील पदार्थ मौजूद हो सकते हैं।
विश्वसनीयता के लिए इंजीनियर, यह मजबूत प्लग और सॉकेट असेंबली चुनौतीपूर्ण कार्य वातावरण में विस्फोट के खतरों को कम करते हुए सुरक्षित विद्युत कनेक्टिविटी प्रदान करती है।
| प्रकार | प्लग और रिसेप्टेकल | ||
| Ex दर | Ex d e IIC T6 Gb | ||
| रेटेड करंट [A] | 16 | 32 | 63 |
| रेटेड वोल्टेज | 220/380VAC | ||
| सुरक्षा की डिग्री | IP65 | ||
| प्रविष्टियाँ |
M25*1.5 (के लिए उपयुक्त
Φ8mm-Φ17mm केबल)
|
M40*1.5 (के लिए उपयुक्त
Φ13mm-Φ27mm केबल)
|
M40*1.5 (के लिए उपयुक्त
Φ13mm-Φ27mm केबल)
|
| प्लग के लिए केबल | Φ8mm-Φ19mm | Φ12mm-Φ28mm | Φ12mm-Φ28mm |
ऊर्जा और बिजली सुविधाएं
बिजली संयंत्र: कोयला-फायर बॉयलर रूम, गैस टरबाइन रूम
उपकेंद्र: भूमिगत वितरण कक्ष, बैटरी कक्ष
नई ऊर्जा: लिथियम बैटरी उत्पादन कार्यशालाएं, हाइड्रोजन स्टेशन
विशेष औद्योगिक वातावरण
अनाज प्रसंस्करण: आटा मिलिंग कार्यशालाएं, स्टार्च सुखाने वाले टावर
फार्मास्युटिकल कंपनियां: अल्कोहल निष्कर्षण कार्यशालाएं, सॉल्वेंट रिकवरी क्षेत्र
शिपबिल्डिंग: संलग्न केबिन, तेल टैंकर पंप रूम
सार्वजनिक सुरक्षा क्षेत्र
भूमिगत पाइपलाइन गैलरी: गैस पाइपलाइन परतें, एकीकृत पाइपलाइन खाई
परिवहन केंद्र: सबवे ट्रांसफर, हवाई अड्डे के ईंधन डिपो
अस्पताल प्रयोगशालाएँ: एनेस्थेटिक स्टोरेज रूम, P3 प्रयोगशालाएँ
1. विस्फोट-प्रूफ प्रमाणन और मानक अनुपालन
अंतर्राष्ट्रीय प्रमाणन
उपयोग के क्षेत्र के लिए अनिवार्य प्रमाणन प्राप्त करना होगा (जैसे, चीन CNEx/PCEC, EU ATEX, चीन IECEx)।
पुष्टि करें कि विस्फोट-प्रूफ अंकन पूर्ण हैं (जैसे, Ex db IIB T4 Gb)।
मानक संगतता
गैस वातावरण को GB3836/IEC 60079 श्रृंखला का अनुपालन करना चाहिए। धूल वातावरण को GB12476/IEC 61241 श्रृंखला का अनुपालन करना चाहिए
II. पर्यावरण संगतता चयन
खतरनाक क्षेत्र वर्गीकरण
ज़ोन 0/ज़ोन 1/ज़ोन 2 (गैस)
ज़ोन 20/ज़ोन 21/ज़ोन 22 (धूल)
ज़ोन स्तर के आधार पर संबंधित विस्फोट-प्रूफ प्रकार का चयन करें (उदाहरण के लिए, ज़ोन 0 को आंतरिक सुरक्षा प्रकार ia की आवश्यकता होती है)
विशेष पर्यावरणीय आवश्यकताएँ
रासायनिक रूप से संक्षारक वातावरण: 316 स्टेनलेस स्टील हाउसिंग का चयन करें
समुद्री वातावरण: नमक स्प्रे परीक्षण पास करना होगा (1000 घंटे या उससे अधिक)
उच्च तापमान स्थान: समूहों T1-T6 के भीतर एक उपयुक्त तापमान स्तर का चयन करें
III. तकनीकी प्रदर्शन पैरामीटर
कोर सुरक्षा संकेतक
सुरक्षा स्तर ≥ IP65 (आउटडोर उपयोग के लिए IP66 की सिफारिश की जाती है)
शॉक प्रतिरोध ≥ 7J (भारी औद्योगिक स्थान)
सतह का तापमान ≤ क्षेत्र में सामग्री के स्वतः प्रज्वलन बिंदु का 80%
विद्युत पैरामीटर
वोल्टेज में उतार-चढ़ाव की सीमा (±20%)
सुरक्षा प्रकार (फ्लेमप्रूफ प्रकार d/बढ़ी हुई सुरक्षा प्रकार e/आंतरिक सुरक्षा प्रकार) i, आदि)
केबल प्रविष्टि प्रकार (बख्तरबंद/एंटी-पुलआउट)
IV. उत्पाद विश्वसनीयता मूल्यांकन
निर्माता योग्यता
विस्फोट-प्रूफ उत्पाद उत्पादन लाइसेंस रखें
एक पूर्ण प्रकार परीक्षण रिपोर्ट प्रदान करें
कम से कम 3 वर्षों के लिए उसी उद्योग में सफल अनुप्रयोग का रिकॉर्ड
गुणवत्ता आश्वासन
मुख्य घटक (जैसे पारदर्शी घटक) को दबाव और मौसम परीक्षण पास करना होगा
MTBF (विफलता के बीच का औसत समय) डेटा प्रदान करें
वारंटी अवधि ≥ 3 वर्ष (विस्फोट-प्रूफ संरचनात्मक अखंडता सहित)
V. जीवनचक्र प्रबंधन
स्थापना और रखरखाव आवश्यकताएँ
एक योग्य विस्फोट-प्रूफ इलेक्ट्रीशियन द्वारा स्थापित किया जाना चाहिए
नियमित रूप से विस्फोट-प्रूफ जोड़ों के बीच के अंतर का निरीक्षण करें (≤ 0.15mm)
एक समर्पित रखरखाव फ़ाइल स्थापित करें
विस्फोट-प्रूफ संरचनाओं के उपयोग को समाप्त करें जिन्हें राज्य द्वारा आधिकारिक तौर पर समाप्त कर दिया गया है
डिजाइन जीवन तक पहुंचने पर अनिवार्य परीक्षण आवश्यक है (आमतौर पर 8-10 वर्ष)
एक बड़ी घटना के बाद पुन: प्रमाणन आवश्यक है
